Glasfaser – Technik

Glasfasertechnik für höchste Ansprüche – präzise geplant, fachgerecht umgesetzt

Ob im Neubau, bei der Modernisierung oder im laufenden Betrieb: Wir sorgen für stabile Glasfaserverbindungen mit maximaler Leistung. Vom Spleißen über die Messung bis zur Dokumentation – obitech ist Ihr Partner für Glasfasertechnik mit Qualität.

Spleiß – Technik

Präzise Glasfaserverbindungen für höchste Performance

Beim Spleißen werden Glasfasern dauerhaft miteinander verbunden, um eine nahezu verlustfreie Signalübertragung zu gewährleisten. Eine exakte Spleißtechnik ist entscheidend für die Qualität und Stabilität des Netzwerks.

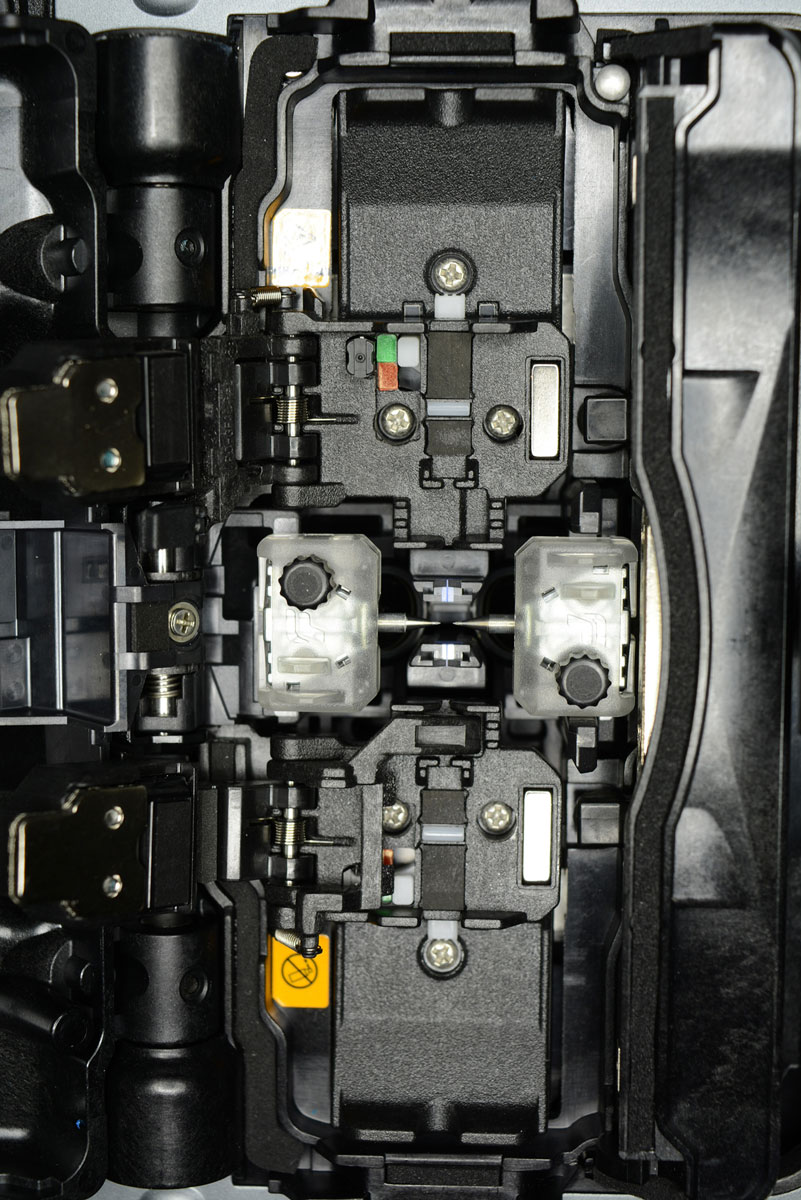

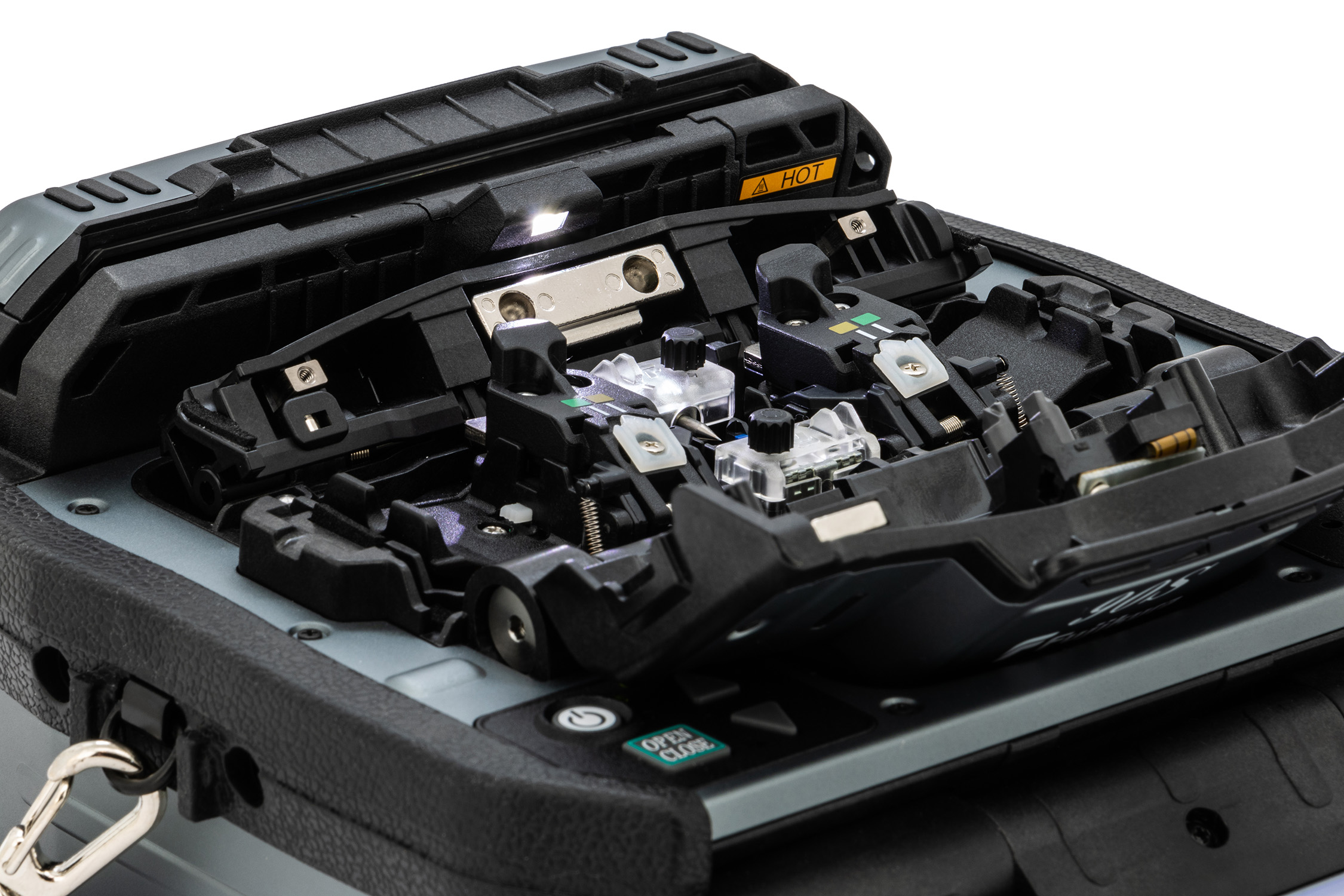

Fusionsspleißen (Lichtbogenspleißen)

Die gängigste Methode zur Glasfaserverbindung:

Die Faserenden werden exakt ausgerichtet
Durch einen Lichtbogen werden sie miteinander verschmolzen
Minimale Dämpfung (<0,1 dB) für optimale Signalqualität

Mechanisches Spleißen

Für temporäre oder schnelle Verbindungen:

Fasern werden mit speziellen Klemmen verbunden
Höhere Dämpfung als beim Fusionsspleißen (~0,2 – 0,5 dB)
Ideal für schnelle Reparaturen oder Übergangslösungen

Ablauf eines professionellen Spleißvorgangs

r

Vorbereitung

Reinigung & exaktes Zuschneiden der Fasern

r

Spleißen

Automatische Justierung & Verschmelzung mit dem Spleißgerät

r

Schutz

Schrumpfschlauch oder Crimp-Schutz für Stabilität

r

Prüfung

Dämpfungsmessung zur Qualitätssicherung

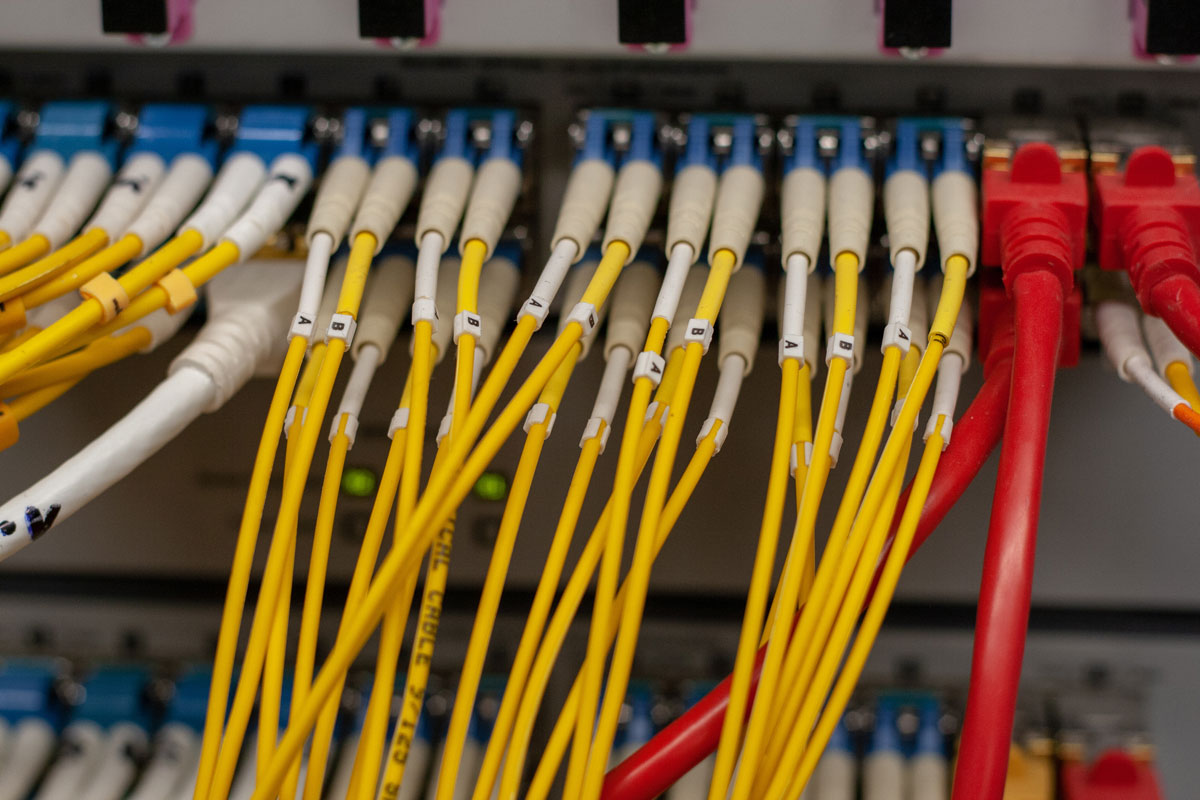

Optische Messung

Qualitätssicherung für Glasfasernetze

Eine zuverlässige Glasfaserinfrastruktur erfordert präzise Messungen und regelmäßige Überprüfungen. Mit modernster Messtechnik stellen wir sicher, dass Ihr Netzwerk optimal funktioniert.

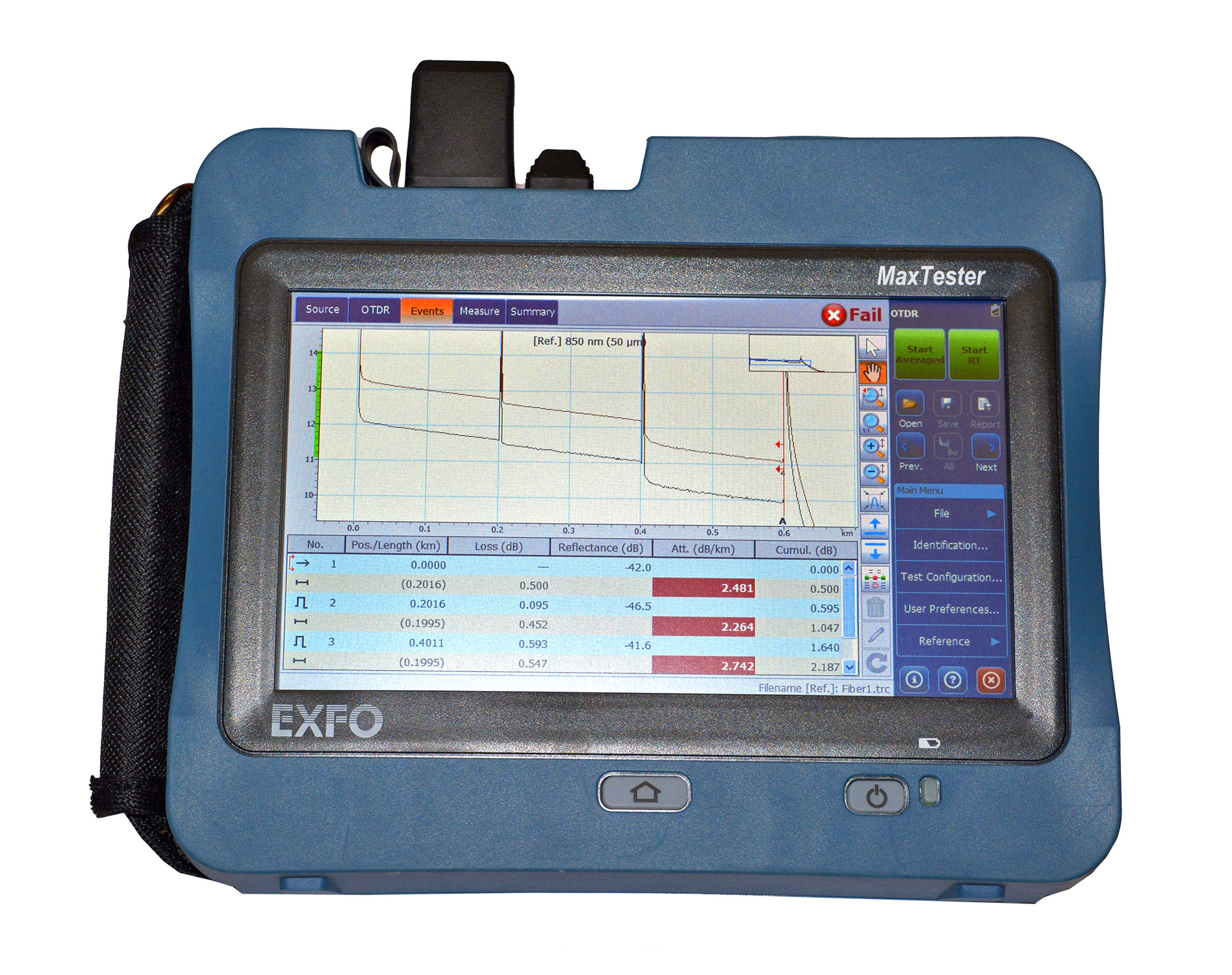

OTDR - Messung (optisches Zeitbereichsreflektometer)

Prüft die gesamte Glasfaserstrecke auf Dämpfung, Reflexionen und Fehlerstellen
Erkennt Bruchstellen, schlechte Spleiße und ungeeignete Steckverbindungen
Unverzichtbar für die Qualitätssicherung nach Verlegung oder Spleißarbeiten
Ideal für die Fehlersuche

Dämpfungsmessung (Lichtquelle & Leistungsmessgerät)

Ermittelt die tatsächliche Signaldämpfung zwischen zwei Punkten
Erforderlich für die Zertifizierung von Glasfaserstrecken

Endgesichtsanalyse von Steckverbindungen

Untersuchung von Glasfasersteckern auf Verschmutzungen oder Beschädigungen
Nutzung von Inspektionsmikroskopen für präzise Analyse
Reinigung und Nachbearbeitung für optimale Signalqualität

Wann sind optische Messungen notwendig?

r

Nach der Installation zur Abnahmeprüfung

r

Bei Netzproblemen zur Fehlerdiagnose

r

Zur regelmäßigen Wartung und Qualitätssicherung

Überprüfung und Fehlererkennung

Sicherheit & Performance gewährleisten

Ein zuverlässiges Glasfasernetz erfordert regelmäßige Überprüfungen, um Fehler frühzeitig zu erkennen und die Performance zu sichern. Durch gezielte Tests lassen sich Signalverluste, beschädigte Fasern oder fehlerhafte Verbindungen identifizieren und beheben.

Sichtprüfung & Steckerinspektion

Kontrolle auf mechanische Beschädigungen oder Verunreinigungen
Endflächen von LWL-Steckern auf Staub oder Kratzer prüfen
Einsatz von Inspektionsmikroskopen & Reinigungssets

Empfohlen für: Wartung, erste Fehleranalyse

Dämpfungsmessung (OLTS)

Prüfung der realen Signalverluste einer Faserstrecke
Vergleich der gemessenen Werte mit den zulässigen Normen
Geeignet für Neunetzwerke & regelmäßige Qualitätssicherung

Empfohlen für: Zertifizierung & Fehlersuche

OTDR-Messung (Optische Rückstreumessung)

Bestimmt Spleißverluste, Reflexionen & Faserbrüche
Zeigt die gesamte Längencharakteristik einer Glasfaser
Identifiziert defekte oder unzulässig hohe Dämpfungen

Empfohlen für: Installation, Fehleranalyse, Störungssuche

Belastungstests & Langzeitüberwachung

Simulation von Echtzeit-Datenverkehr zur Lastprüfung
Langzeitmessung zur Erkennung sporadischer Probleme
Wichtiger Bestandteil der Netzwerkwartung in Rechenzentren & Unternehmen

Empfohlen für: Hochverfügbarkeitsnetze & industrielle Anwendungen

Warum ist die Überprüfung von Glasfasernetzen wichtig

r

Fehler frühzeitig erkennen

Vermeidung von Netzwerkausfällen

r

Leistung sicherstellen

Optimale Übertragungsqualität gewährleisten

r

Langlebigkeit erhöhen

Schutz vor schleichenden Schäden

r

Normenkonformität prüfen

Sicherstellung der Einhaltung von Standards

Glasfaserreparatur

Schnelle Hilfe bei Störungen

Glasfasernetze sind äußerst zuverlässig, aber nicht unverwüstlich. Beschädigungen durch Bauarbeiten, Witterung oder mechanische Belastung können zu Signalverlusten oder Netzwerkausfällen führen.

Wir lokalisieren Störungen schnell und sorgen für eine fachgerechte Instandsetzung.

Typische Schäden an Glasfasernetzen:

Kabelbruch oder Beschädigungen

Häufig durch Bauarbeiten, Nagetiere oder Materialermüdung
Erkennbar durch starke Signalverluste oder vollständigen Ausfall

Verschmutzte oder defekte Steckverbindungen

Staub, Schmutz oder Kratzer an den Endflächen führen zu Leistungsverlusten
Lösung: Reinigung oder Austausch der Stecker

Schlechte oder beschädigte Spleiße

Ursache für erhöhte Dämpfungswerte und Signalstörungen
Korrektur durch erneutes Spleißen und Qualitätsmessung

Dämpfungsprobleme & unerwartete Signalverluste

Oft durch unsachgemäße Verlegung oder enge Biegeradien verursacht
Korrektur durch Neuverlegung oder Optimierung der Kabelführung

Mikrorisse in der Faser

Verursacht durch unsachgemäße Handhabung

Unser Reparaturprozess

r

Fehleranalyse & Lokalisierung

Einsatz von OTDR-Messungen, um den genauen Schaden zu bestimmen
Optische Inspektion von Steckverbindern & Spleißen
Schnelle Eingrenzung des Problems zur Minimierung der Ausfallzeit

r

Reparatur und Instandsetzung

Neu-Spleißen beschädigter Fasern mit Fusionsspleißgerät
Prüfung der Verbindung durch Dämpfungs- & Reflexionsmessung
Sicherung des Spleißes in Spleißschutzkassetten

r

Austausch defekter Kabel oder Stecker

Ersetzen von defekten Patchkabeln oder Pigtails
Reinigung und Neupolitur verschmutzter Steckverbindungen
Falls nötig: Neuinstallation einer Kabelstrecke

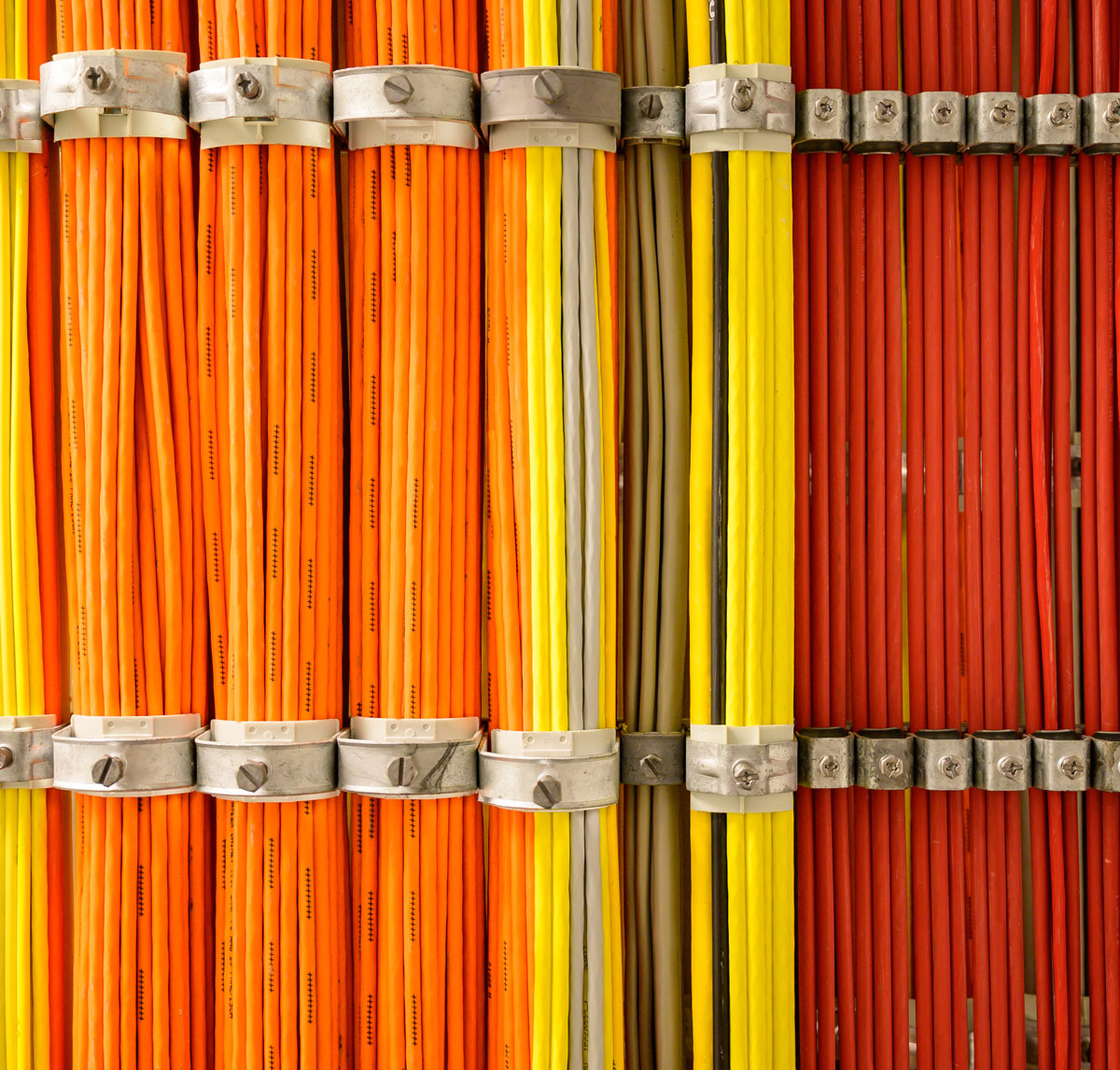

Verlegung

Professionelle Installation für zuverlässige Netzwerke

Wir verlegen Glasfaserkabel präzise und zuverlässig – egal ob drinnen oder draußen. Langlebig, sicher und nach höchsten Standards.

Gebäudeinstallation

Verlegung von Glasfaserkabeln in Büroräumen, Rechenzentren und Industrieanlagen
Einsatz von Kabelkanälen, Brüstungskanälen oder Unterputzinstallationen
Verlegung in bestehenden Trassenführungen oder neuen Leerrohren

Außeninstallation

Verlegung in Kabelschutzrohren oder direkt in der Erde
Mit widerstandsfähigen Kabeln garantieren wir eine zuverlässige Verbindung unter allen Bedingungen.
Unsere Lösungen trotzen Witterungseinflüssen und bieten höchste Zuverlässigkeit für Ihr Netzwerk.

Verlegung in Schächten & Rohren

Einblasen von Glasfaserkabeln in vorhandene Leerrohre
Nutzung von Kabelschächten zur schnellen Netzerweiterung
Prüfung der Rohrsysteme auf Durchgängigkeit und Beschädigungen

Wichtige Aspekte der Glasfaser-Verlegung

r

Einhaltung von Biegeradien zur Vermeidung von Signalverlusten

r

Schutz vor mechanischen Belastungen und Umwelteinflüssen

r

Dokumentation der Verlegewege für Wartung und Ausbau

Setzen Sie auf Qualität & Erfahrung!

Jetzt anfragen und
Ihr Netzwerk zukunftssicher machen!
